주파수别 MLCC 전류 흐름
SAMSUNG
주파수别 MLCC 전류 흐름

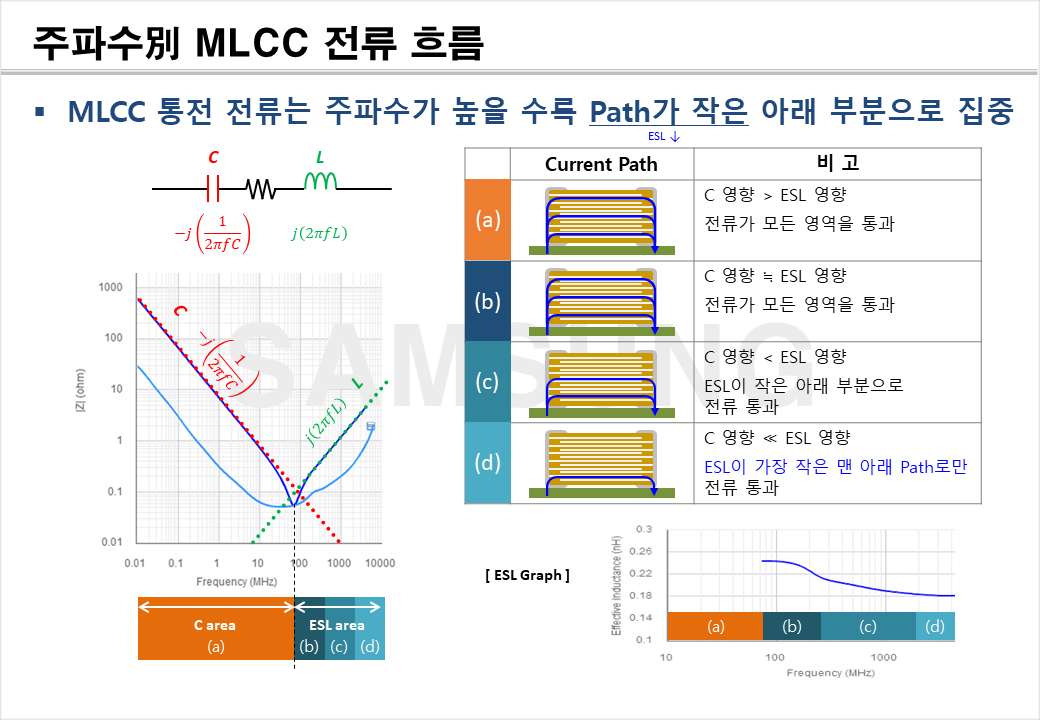

MLCC 통전 전류는 주파수가 높을 수록 Path가 작은 아래 부분으로 집중
Current Path - A / 비고 - C 영향 > ESL 영향, 전류가 모든 영역을 통과
Current Path - B / 비고 - C 영향 ≒ ESL 영향, 전류가 모든 영역을 통과
Current Path - C / 비고 - C 영향 < ESL 영향, ESL이 작은 아래 부분으로 전류 통과
Current Path - D / 비고 - C 영향 << ESL 영향, ESL이 가장 작은 맨 아래 Path로만 전류 통과
