MLCC (Class II) 제품은 DC 전압이 인가되면 용량이 감소하는 특징이 있으며 이는 일반적인 LCR meter의 기능을 이용하여 측정할 수 있습니다.

- 측정기기 : LCR meter E4980A + Test Fixture 16034G/E (Keysight Technologies Corp.)

- 측정조건
1) 주파수 : 제품별 SPEC sheet참조 (1kHz 혹은 120Hz로 설정)
2) AC전압 : 제품별 SPEC sheet참조 (1Vrms 혹은 0.5Vrms로 설정)
3) DC전압 : 0Vdc부터 정격전압까지, 유지시간 60sec
4) 측정온도 : 25℃ ± 3 ℃

※ 유의사항
1) 측정 전 ‘150℃ 1시간 정도 열처리 + 상온 24h 방치’ 후에 측정합니다.
*MLCC의 Aging 현상에 대한 FAQ 참조

2) 계측기 전원의 출력저항으로 인해 MLCC 양단에 인가되는 전압은 기기에서 설정한 전압과 차이가 발생할 수 있습니다. 계측기에서 제공하는 ALC(Auto level control) 기능을 활성화하면, MLCC 양단의 전압을 적절히 제어할 수 있습니다. 따라서 ALC 기능을 활성화한 상태에서 용량을 측정해야 하며, 만약 ALC 기능을 활성화하지 않을 경우 용량이 작게 측정될 수 있습니다. (그림 a, b, c, d)

3) Test fixture가 가지고 있는 기생성분이 측정값에 영향을 줄 수 있으므로 Test fixture의 Short상태, Open상태 그리고 케이블 길이값을 적절하게 보정하여야 합니다. (그림 e, f)

세부적인 계측장비 설정 방법은 해당기기의 사용자 매뉴얼을 참조 바랍니다.

[참고문헌]
- Impedance Measurement Handbook, Keysight Technologies Corp. 6th Edition, 2020
당사 Substrate 생산 기지로는 국내 2곳 (세종, 부산)과 해외 1곳 (베트남)이 있습니다.
PC, 게임기부터 Data Center, 자동차 등 다양한 분야에서 사용됩니다.
- Client: Desktop, Note PC용 CPU 및 GPU, Game Console용 SoC
- HPC: Server용 CPU, AI 가속기용 ASIC
- Network: Router/Switch용 ASIC
- Automotive: ADAS, Radar 및 Infotainment 용 SoC
고객지원 > 고객문의 화면에서 제품문의로 기술 및 구매 문의를 할 수 있도록 되어 있습니다.
1) 삼성전기 홈페이지 > Product Search를 통해 할 수 있습니다.

2) 구글 검색창에서도 제품 검색이 가능합니다. 검색창에 수동소자 P/N 입력 > 검색 결과 중 ‘Samsung Electro-Mechanics : Product Information’페이지 클릭 > 해당 제품 페이지 열람
원하는 기종이 단종되었다면, 대체 가능한 제품이 있는지 홈페이지에서 확인할 수 있습니다.
예를 들어 CL10A106MP8NNNC와 같은 사이즈와 용량의 대체품을 찾으려면,

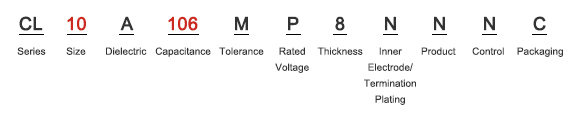

1) 먼저 Part Number의 규칙을 이해해야 합니다. 기억하지 못한다면 Product Search화면에서 검색창의 물음표 아이콘을 클릭하면 Part Numbering System의 화면이 팝업 됩니다.
2) 원제품의 Part Number의 자릿수 별로 설정되어 있는 속성값을 이해합니다.

사이즈는 자릿수 3~4번째로 '10'은 0603(1608)이므로 가로 1.6mm, 세로(폭) 0.8mm를 의미합니다. 용량은 자릿수 6~8번째로 '106'은 10x10의 6승, 즉, 10000000pF=10㎌의 값을 의미합니다.

사양에 따라 확인할 수 있는 대체품의 종류가 다양합니다.
컴포넌트 라이브러리를 이용하시면 특성 및 성능을 확인할 모델을 선택할 수 있습니다.

http://weblib.samsungsem.com
1) 홈페이지의 Product Search 메뉴를 클릭하여 검색하고자 하는 제품(탭)을 선택합니다.
2) Part Number를 입력하여 검색합니다. (예: CLL5Z105MS3NLNH)
3) 검색한 결과가 나타나면 Status란에 Mass Production (대량생산 중) 혹은 Under Development (개발 중)인지 알 수 있습니다. 여기에 나오지 않은 제품은 일단 ‘단종된 제품’으로 보면 됩니다. 그러나 다양한 이유로 공개하지 않는 제품도 있으니 담당자에게 더 확인하는 게 좋습니다.
문의 : http://www.samsungsem.com/kr/support/contact-us/inquiry.do
삼성전기는 MLCC 허용 전류에 대한 Spec을 정하지 않습니다. MLCC에 DC 전압을 인가할 때는 MLCC에 전류가 거의 흐르지 않아 문제가 없으나, AC 전압이나 펄스 전압을 인가할 때는 전극에 전류가 흐르므로 발열이 발생합니다. 삼성전기는 Spec Sheet 상에 관련 내용을 표기하고 있습니다. 사용시 AC 전압 이나 펄스 전압 인가에 의한 자체 발열 온도(Self-heating temperature)에 유의해야 합니다.

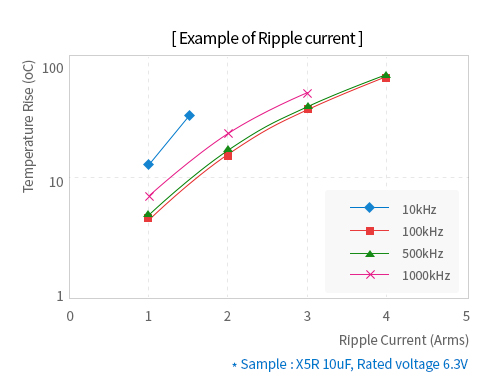

※ Self-heating Temperature
It is necessary to design the system, with considering self-heating generated by the ESR (Equivalent Series Resistance) of MLCC when AC voltage or pulse voltage is applied to MLCC.
2-6-1. When MLCC is used in an AC voltage or pulse voltage circuit, self-heating is generated when AC or pulse current flows through MLCC. Short-circuit may be occurred by the degradation of MLCC’s insulating properties.
2-6-2. The reliability of MLCC may be affected by MLCC being used in an AC voltage or pulse voltage circuit, even the AC voltage or the pulse voltage is within the range of rated voltage.
Therefore, make sure to check the following conditions.
1) The surface temperature of MLCC must stay within the maximum operating temperature after AC or Pulse voltage is applied.
2) The rise in increase by self-heating of MLCC must not exceed 20℃
절연 저항(Insulation resistance)은 정격 전압을 누설 전류로 나눈 값으로, 누설 전류는 정격 전압을 인가했을 때 전극 양단에 발생하는 전류입니다. 절연 저항은 통상 MΩ 수준으로, 전압을 바로 인가했을 때는 그림과 같이 충전 전류가 발생하므로 전압 인가 후 60초를 기다린 후 절연 저항을 측정합니다.
MLCC Class2(X5R, X7R 등) 제품의 경우 아래와 같이 DC 전압이 증가함에 따라 용량이 점점 줄어듭니다. Class1 제품인 C0G의 경우는 전압을 인가해도 용량 변화가 전혀 없습니다.

Class2 제품인 경우 유전체내 Dipole들이 DC 전압이 인가되면 전압의 걸리는 방향으로 정렬을 하게되는데 인가되는 DC 전압이 커지면 이에 따라 DC 전압에 의해 방향이 고정되는 Dipole이 늘어나게 됩니다. MLCC의 용량은 AC 전압에 대해 반응하는 Dipole에 의해 결정이 되는데 DC 전압에 고착된 Dipoe이 많아질수록 AC 전압에 반응하는 Dipole 줄어들어 들게 되어 이로 인해 용량이 저하되게 됩니다.
