기술 - Article 2024.01.17

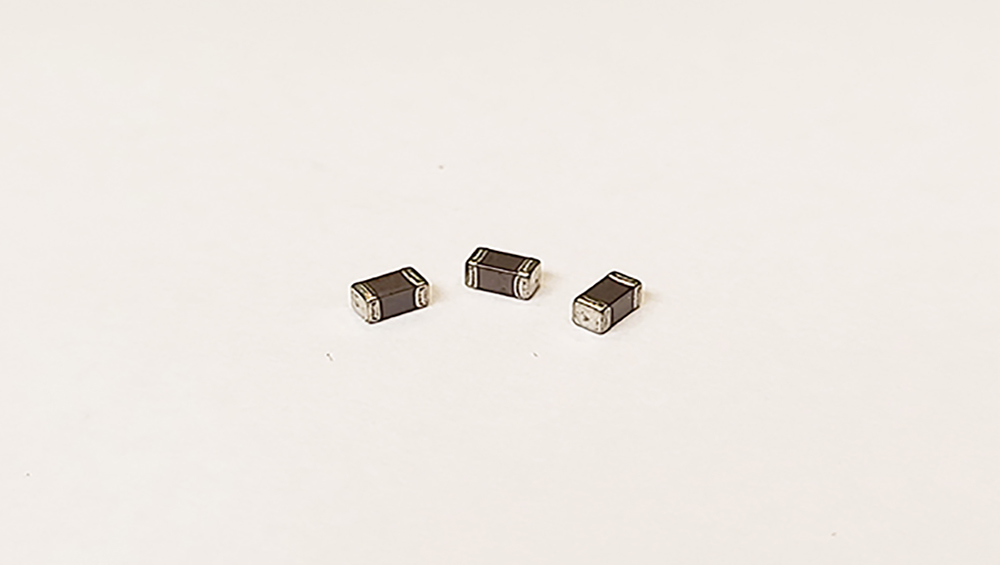

삼성전기 완속 충전기향 CLLC 공진 MLCC, 22nF, 1000V 신제품 출시

1210 inch (3.2×2.5mm) 사이즈, C0G (-55 to 125℃), 정격 1000V에서 정전 용량 22㎋ 실현



▷ xEV (BEV, PHEV)에 특화된 온도 보상 (Temp. Compensation)용  고압 적층 세라믹 커패시터 CL32C223JIV1PN#  (이하, 「본 제품」) 을 개발해 양산을 개시하였습니다. 샘플 제공도 가능합니다.



▷ 본 제품은 기존 C0G 라인업에서, 유사 용량의 630V 제품을 1000V까지 확대 시킴으로써 전기차 충전 시스템 (CLLC 공진 회로) 요구를 충족합니다.



▷ 자동차의 전동화 및 고기능화로 차량 1대에 탑재되는 MLCC 수량이 급격하게 증가되어, MLCC의 소형화, 고전압 안정성, 정전 용량의 확대가 지속적으로 요구되고 있습니다.



▷ 이에 삼성전기는 독자적인 세라믹 및 전극 재료의 미립화와 초정밀 적층 공법을 적용하여 1210 inch (3.2×2.5mm) 사이즈, C0G, 정격 1000V, 정전 용량 22㎋ 제품을 개발하였습니다.





Samsung Size Capacitance Rated Voltage TCC
CL32C223JIV1PN#
1210 inch 22nF 1000V COG

* C0G (Capacitance Change rate in -55 ~ +125℃) : 0±30ppm/℃



Lineup for CLLC resonant high voltage C0G MLCC (8.2nF ↑, 630V ↑)

Size

(inch/mm)

RatedVoltage (V)

C0G, Capacitance (nF)



8.2

10

15

22

27

33

1206/3216

630













1210/3225

1000













630















Characteristics data
