기술 - Article 2025.04.02

AI 서버용 48V Power System 확대에 따른 고용량 100V MLCC 소개

▷ AI 서버의 전력 소비 증가로 효율이 좋은 48V Power System이 확대되고 있습니다. 48V Power System은 동일한 전류로 더 높은 전력 구현이 가능합니다.


▷ AI 서버 회로의 48V 시스템은 크게 두 가지 부분에서 적용됩니다.

   첫째, 서버 PSU(AC/DC)의 48V 전압 출력 회로,

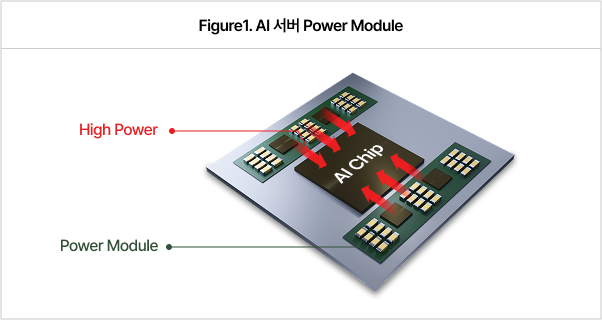

   둘째, 서버 Board 위에 장착되는 Power Module의 48V 입력회로 입니다. [Figure1]



AI 서버 Power Module 이미지

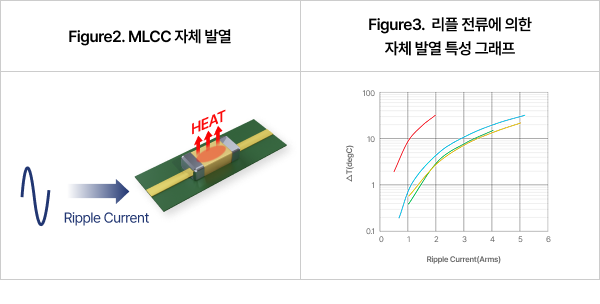

▷ 설계 측면에서 48V 입력/출력 전압 회로에 고용량 100V MLCC를 적용시, 기계적 스트레스(Mechanical Stress)를 감소시킬 수 있는 Soft Termination과 높은 리플 전류(Ripple Current)에 의해 발생하는 MLCC 자체 발열 (Self-temperature Rise)을 검토합니다. [Figure2/3]



MLCC 자체 발열 이미지와 리플 전류에 의한 자체 발열 특성 그래프

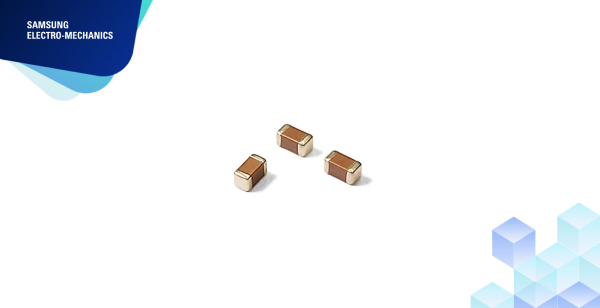

▷ 삼성전기는 AI 서버향 48V Power System Needs에 맞춰 고용량, 100V, Soft Termination MLCC CL31Y475KCK64N# (1206 inch, 4.7㎌, X7S) 제품을 양산 중에 있습니다.



CL31Y475KCK64N# 제품이미지

신제품 CL31Y475KCK64N#의 스펙을 정리한 표, Size, Cpacitance, Rated Voltage, TCC, Capacitance, MP Status, Sample에 대한 내용을 제공합니다.

Samsung

Size

Rated Voltage

TCC

Capacitance

MP Status

Sample

CL31Y475KCK64N#

1206 inch

(3216mm)

100V

X7S

4.7㎌

MP

Available
