エコResistor
一般品(General)の場合、抵抗体内の導電粒子とガラスにPbが含まれています。弊社はチップだけでなく、
原材料もRoHS基準を満たすTotal Pb free Chip resistorを生産しています。一般品(General)に比べ、
電気的特性を含め全ての特性が同等なエコ製品です。

Total Pb freeのエコ製品実現

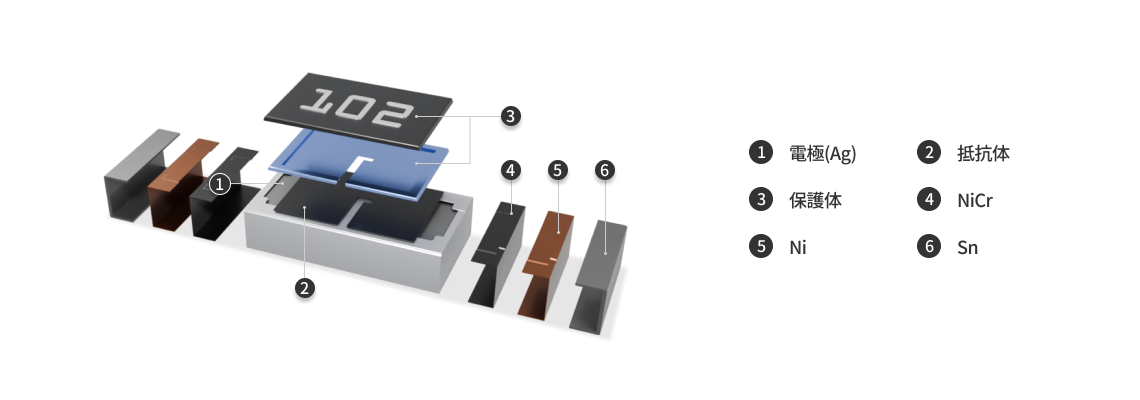

Pb containing | ||
---|---|---|
Components | General Model | Total Pb free Model |
① Electrode | None | None |
② Resistive | Contained | None |
③ Overcoat | None | None |
④ NiCr | None | None |
⑤ Ni | None | None |
⑥ Sn | None | None |
![]() |
||
Pb contents of whole chip | 1000~3000ppm | None |
※ General model is compliant with the EU RoHS regulations since Pb content in the resistor component is under exemption as published with
Directive 2011/65/EU.

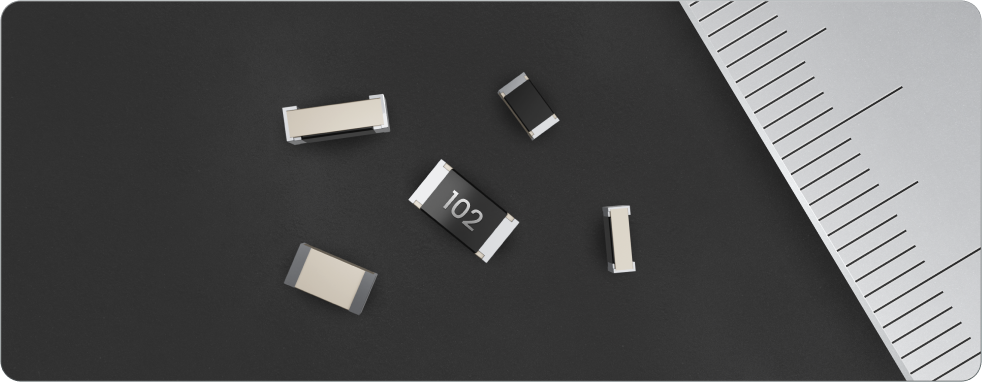

- 多様なサイズのラインナップ
- 小型サイズ~大型サイズ(0402~6432mm)、Array抵抗及び耐硫黄品まで、一般品(General)と同じラインナップ構成
Pb free General
Type | Size Inch/(㎜) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
---|---|---|---|---|---|---|
RH0402 | 01005(0402) | ![]() |
1/32 | ±1% ±2% ±5% |
1~1MΩ | -55~125℃ |
RH0603 | 0201(0603) | 1/20 | 1~10MΩ | |||
RH1005 | 0402(1005) | 1/16 | ±0.5% ±1% ±2% ±5% |
-55~155℃ | ||
RH1608 | 0603(1608) | ![]() |
1/10 | |||
RH2012 | 0805(2012) | 1/8 | ||||
RH3216 | 1206(3216) | 1/4 | ||||
RH3225 | 1210(3225) | 1/3 | ||||
RH5025 | 2010(5025) | 2/3 | ||||
RH6432 | 2512(6432) | 1 |
Pb free Array
Type | Size Inch/(㎜) | Element (㎜ x n) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
---|---|---|---|---|---|---|---|
RMH062P | 0302(0806) | 0603 x 2R | ![]() |
1/32 | ±5% | 10~1MΩ | -55~125℃ |
RMH064P | 0502(1406) | 0603 x 4R | ![]() |
||||
RFH062P | 0302(0806) | 0603 x 2R | ![]() |
||||
RFH064P | 0502(1406) | 0603 x 4R | ![]() |
||||
RMH102P | 0404(1010) | 1005 x 2R | ![]() |
1/16 | ±1% ±2% ±5% |
1~1MΩ | -55~155℃ |
RMH104P | 0804(2010) | 1005 x 4R | ![]() |
||||
RKH102P | 0404(1010) | 1005 x 2R | ![]() |
||||
RKH104P | 0804(2010) | 1005 x 4R | ![]() |
||||
RPH102P | 0404(1010) | 1005 x 2R | ![]() |
||||
RPH104P | 0804(2010) | 1005 x 4R | ![]() |
Pb free Anti-Sulfur General
Type | Size Inch/(㎜) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
---|---|---|---|---|---|---|
RHS0603 | 0201(0603) | ![]() |
1/20 | ±1% ±2% ±5% |
1~10MΩ | -55~125℃ |
RHS1005 | 0402(1005) | 1/16 | ±0.5% ±1% ±2% ±5% |
-55~155℃ | ||
RHS1608 | 0603(1608) | ![]() |
1/10 | |||
RHS2012 | 0805(2012) | 1/8 | ||||
RHS3216 | 1206(3216) | 1/4 | ||||
RHS3225 | 1210(3225) | ![]() |
1/3 | |||
RHS5025 | 2010(5025) | 2/3 | ||||
RHS6432 | 2512(6432) | 1 |
Pb free Anti-Sulfur Array
Type | Size Inch/(㎜) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
---|---|---|---|---|---|---|
RFHS062P | 0302(1010) | ![]() |
1/32 | ±5% | 10~1MΩ | -55~125℃ |
RFHS064P | 0502(2010) | ![]() |
||||
RPHS102P | 0404(1010) | ![]() |
1/16 | ±5% | 1~1MΩ | -55~155℃ |
RPHS104P | 0804(2010) | ![]() |
適用分野
-
Mobile Phone
-
Tablet
-
Computer
-
Wearable
-
Display
-
デジタルTV
-
カメラ
-
Memory Module
-
ゲーム機
(Game Console) -
DC-DC Converter
